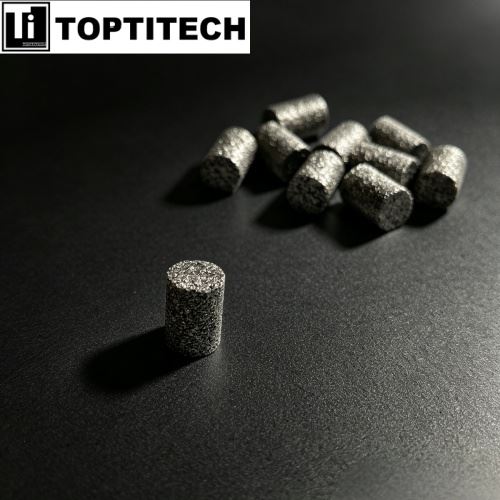

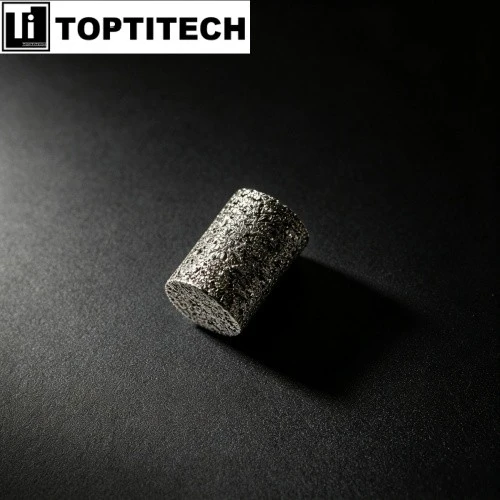

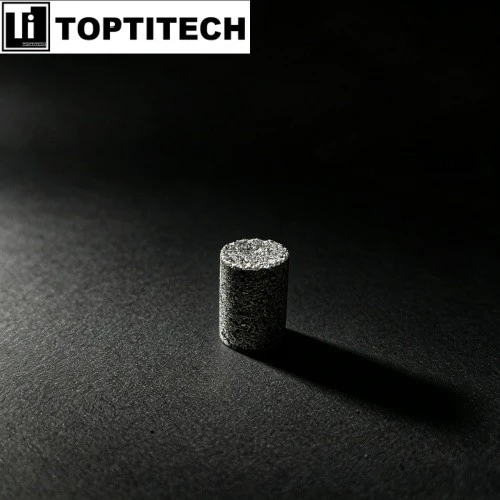

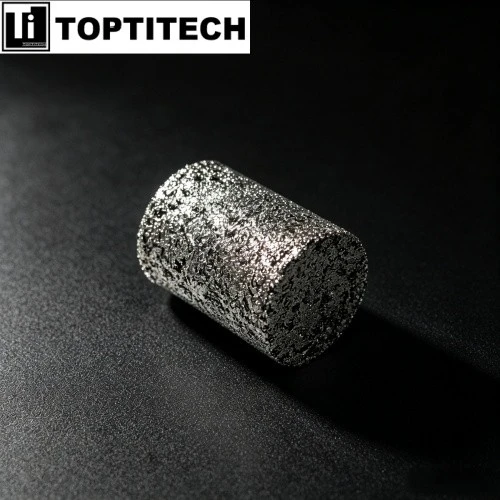

Porozni Titanovi Geter Diski Za Cevi žarkov Pospeševalnikov Delcev

Specifikacije izdelkov

Material: GR1 titan
Premer: 5 mm
Dolžina: 10 mm
Velikost por: 20 um
Temperatura aktivacije: 500–700 stopinj
Tehnika: Sintranje

Značilnosti izdelka

Sintrano porozno titanovo telo zagotavlja veliko aktivno površino za kemisorpcijo.
Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev uporabljajo odprto-celično titanovo matriko namesto gostega folija ali peletov. Ta struktura izpostavi veliko reaktivno površino za zajemanje vodika, ogljikovega monoksida, ogljikovega dioksida in vodne pare. TOPTITECH nadzoruje morfologijo por s hladnim izostatskim stiskanjem in vakuumskim sintranjem. Enakomerna poroznost se odraža v stabilnem črpalnem vedenju po površini diska.

Delovanje non-evaporable geterja odpravlja sproščanje delcev in kontaminacijo katod.
Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev delujejo kot non-evaporable geter (NEG). Brez izhlapevanja, brez ohlapnih delcev, brez vlaken, brez tveganja kratkega stika v vakuumski strojni opremi žarkovnih linij. In-situ aktivacija z uporovnim ali laserskim segrevanjem odstrani pasivacijsko plast in izpostavi reaktivni titan. Operaterji pospeševalnikov pridobijo čisto UHV/XHV črpanje brez dodajanja obsežnih visokovakuumskih črpalk.

Reverzibilna sorpcija vodika podpira regeneracijo in podaljšane servisne intervale.
Izhlapevanje vodika prevladuje pri vakuumskih obremenitvah pospeševalnikov, zlasti v synchrotron svetlobnih virih in shranjevalnih obročih. Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev absorbirajo vodik pri okoliških pogojih in ga sprostijo med regeneracijo. To reverzibilno vedenje obnovi zmogljivost geterja, namesto da bi prisililo zamenjavo. Sintrani titanov geter TOPTITECH zato podpira daljše operativne kampanje z manj prekinitvami vzdrževanja.

Združljivost titan-na-titanu zmanjšuje toplotno in galvansko neusklajenost.
Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev se ujemajo s titanovimi cevmi žarkov in materiali komor. Toplotna neusklajenost raztezanja in galvanski učinki so zmanjšani v primerjavi z geterskimi sistemi iz različnih kovin. Sintrano titanovo telo ne vnaša tujih kovin v vakuumski ovoj. Porozni titanov geter TOPTITECH se izogiba tudi nekaterim težavam z aktivacijo in združljivostjo, povezanih s komercialnimi NEG na osnovi Zr.

Uporaba izdelka

Synchrotron svetlobni viri in shranjevalni obroči. Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev ciljajo na preostale plinske obremenitve, ki jih prevladuje vodik in jih poganja fotonsko stimulirana desorpcija. Namestitev diskov vzdolž sten cevi žarkov doda porazdeljeno črpanje, kjer zunanje črpalke izgubijo prevodnost. Reverzibilna sorpcija H₂ omogoča regeneracijo med načrtovanimi zaustavitvami. Sintrani titanov geter TOPTITECH podpira stabilno življenjsko dobo žarka in nižji šum ozadja.

Laserski na prostih elektronih in visokoenergijski trkalniki. Vakuumski odseki FEL in trkalnikov zahtevajo UHV/XHV pogoje za zmanjšanje sipanja žarka na plin. Ti porozni titanovi geter diski zagotavljajo non-evaporable črpanje brez kontaminacije katod ali sproščanja delcev. In-situ aktivacija preprečuje odzračevanje, odstranjevanje ali zunanjo obdelavo. Prilagojena geometrija diska se prilega tesnim ovojom žarkovnih linij in titanovim vmesnikom komor.

Vstavne naprave, undulatorji in wigglerji. Ozke reže magnetov ne puščajo prostora za običajne vakuumske črpalke. Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev se montirajo znotraj vakuumske komore in spremenijo steno komore v črpalno površino. Titanova konstrukcija se izogiba magnetnim motnjam in toplotni neusklajenosti raztezanja. Porazdeljena pokritost z geterjem zatira gradiente tlaka vzdolž vstavne naprave.

Komore dipolnih, kvadrupolnih in kombiniranih magnetov. Ukrivljene in segmentirane magnetne komore ustvarjajo vakuumska območja, omejena s prevodnostjo. Te sintrane titanove geter diske je mogoče oblikovati tako, da ustrezajo obrisom komore. Po aktivaciji zajamejo H₂, CO, CO₂ in H₂O. TOPTITECH dobavlja diske, specifične za aplikacijo, za vakuumske sisteme pospeševalnikov, kjer prevladuje titan.

Žarkovne linije ionskih in protonskih pospeševalnikov. Ionski in protonski stroji ustvarjajo preostali vodik, metan, ogljikov monoksid in ogljikov dioksid. Porozni titanovi geter diski za cevi žarkov pospeševalnikov delcev kemisorbirajo te vrste po in-situ aktivaciji. Regeneracija sprosti absorbirani vodik in obnovi zmogljivost geterja. To podaljša servisne intervale med cikli vzdrževanja.

Titanove vakuumske komore in nadgradnje žarkovnih linij. Mnogi vakuumski sistemi pospeševalnikov uporabljajo titanove komore zaradi nizke aktivacije in ugodnih vakuumskih lastnosti. Ti porozni titanovi geter diski se ujemajo z materialom komore, kar zmanjšuje galvanske in toplotne raztezne težave. Izogibajo se kontaminaciji s tujimi kovinami, povezani z NEG na osnovi Zr. TOPTITECH prilagaja dimenzije diskov za projekte prenove in nadgradnje.
