Kompozitna Plošča Iz Titanovega Filca in Raztegnjene Mreže Za Porozno Transportno Plast

Kompozitna plošča iz titanovega filca in raztegnjene mreže je napredna porozna transportna plast (PTL) oziroma plinska difuzijska plast (GDL), razvita izključno za vodne elektrolizatorje s protonsko izmenjevalno membrano (PEM). Ta inovativna kompozitna struktura združuje sintran sloj iz titanovih vlaken in nosilno strukturo iz raztegnjene titanove mreže s postopkom visokotemperaturnega vakuumskega difuzijskega spajanja. Rezultat je monolitna, brezplastna struktura, ki sinergistično povezuje visoko poroznost in veliko elektroaktivno površino titanovega filca z mehansko togostjo in neprekinjenimi prevodnimi potmi raztegnjene mreže. V nasprotju s klasičnim čistim titanovim filcem, ki ima nizko mehansko trdnost in se pod stiskanjem v sestavu deformira, ali pa s čisto raztegnjeno mrežo, ki nima zadostne površine in zmogljivosti za prenos plinov in tekočin, ta kompozitna plošča zagotavlja uravnotežene lastnosti – zato je prednostni material za PTL v visokotokovnih elektroliznih sistemih, namenjenih dolgotrajnemu obratovanju.

V PEM elektrolizatorju mora PTL hkrati opravljati štiri ključne naloge: prevajati elektrone od katalizatorske plasti do bipolarne plošče, enakomerno razporejati vodo po površini katalizatorja, odstranjevati kisik, ki nastaja na anodi, in odvajati toploto iz reakcijske cone. Kompozitna plošča iz titanovega filca in raztegnjene mreže pri vseh teh vidikih izstopa. Visoka poroznost in stopenjska porozna struktura filca zagotavljata, da tekoča voda doseže katalizator z najmanjšim uporom pri masnem prenosu, medtem ko fina velikost por preprečuje prodiranje katalizatorja v podlago in s tem ohranja celovitost membrane. Hkrati nosilna struktura iz raztegnjene mreže zagotavlja mehansko trdnost, ki preprečuje lezenje in trajno deformacijo pri običajnih tlakih stiskanja sestava od 3 do 4 MPa – kar je pogost vzrok za odpoved pri čistem filcu in lahko privede do izbočenja membrane ali nastajanja mikroluk. Zaradi izjemne kombinacije strukturne robustnosti, nizke kontaktne upornosti, vrhunskega prenosa plinov in tekočin ter odpornosti proti koroziji ta kompozitna plošča omogoča PEM elektrolizatorjem večjo stopnjo proizvodnje vodika, manjšo specifično porabo energije in daljše servisne intervale – kar predstavlja pomembno prednost v skupnih stroških lastništva za proizvajalce zelenega vodika po vsem svetu.

Material: titan razreda 1 (Gr1)

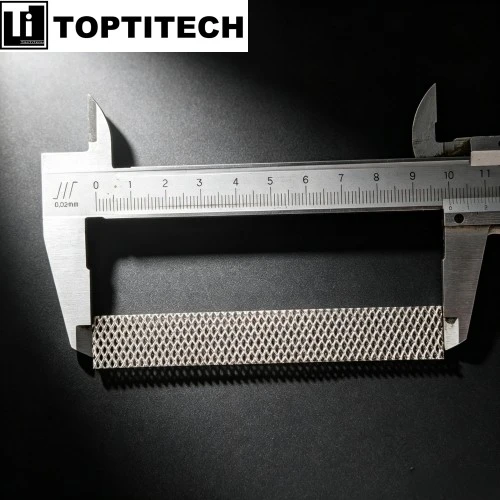

Velikost: 100 × 15 × 1,5 mm

Velikost lukenj: po meri

Število slojev: po meri

Tehnika: sintranje

Značilnosti izdelka

Visoka mehanska trdnost z vzdrževanjem prožnosti – Nosilna struktura iz raztegnjene mreže zagotavlja togo podporo in preprečuje zrušitev pri tlakih stiskanja sestava od 3 do 4 MPa, medtem ko se sloj filca prilagaja površini membransko-elektrodnega sklopa (MEA), s čimer odpravlja koncentracijo napetosti in preprečuje izbočenje membrane, ki je pogosta težava pri čistem filcu.

Vrhunska učinkovitost masnega prenosa – Sloj filca ima odprto poroznost od 70 do 80 % s tridimenzionalno povezano mrežo por, kar omogoča hitro dovajanje vode do katalizatorja in hiter odvod kisikovih mehurčkov.

Izjemno nizka električna kontaktna upornost – Metalurška vez med filcem in mrežo ustvarja neprekinjeno prevodno pot z medfazno upornostjo pod 10 mΩ·cm², kar zmanjša ohmske izgube do 70 % v primerjavi z izvedbami iz čiste mreže in izboljša napetost celice za 0,08–0,3 V.

Odlična korozijska in toplotna obstojnost – Kompozitna plošča je izdelana iz titana razreda 1 (TA1) in je odporna proti kislim, oksidativnim in okoljem, bogatim s kloridi, ter zanesljivo deluje pri temperaturah nad 300 °C v daljših časovnih obdobjih.

Brezplastna monolitna struktura – Vakuumsko difuzijsko sintranje ustvari prave metalurške vezi med sloji, s čimer odpravlja možnost odstopanja lepilnega spoja ali ločevanja pod vplivom temperaturnih ciklov in mehanskih vibracij.
